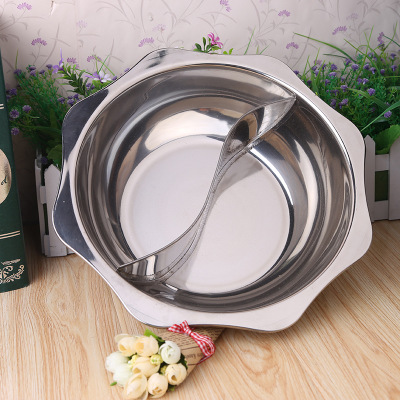

200吨铜火锅成型液压机 200T金属拉伸机

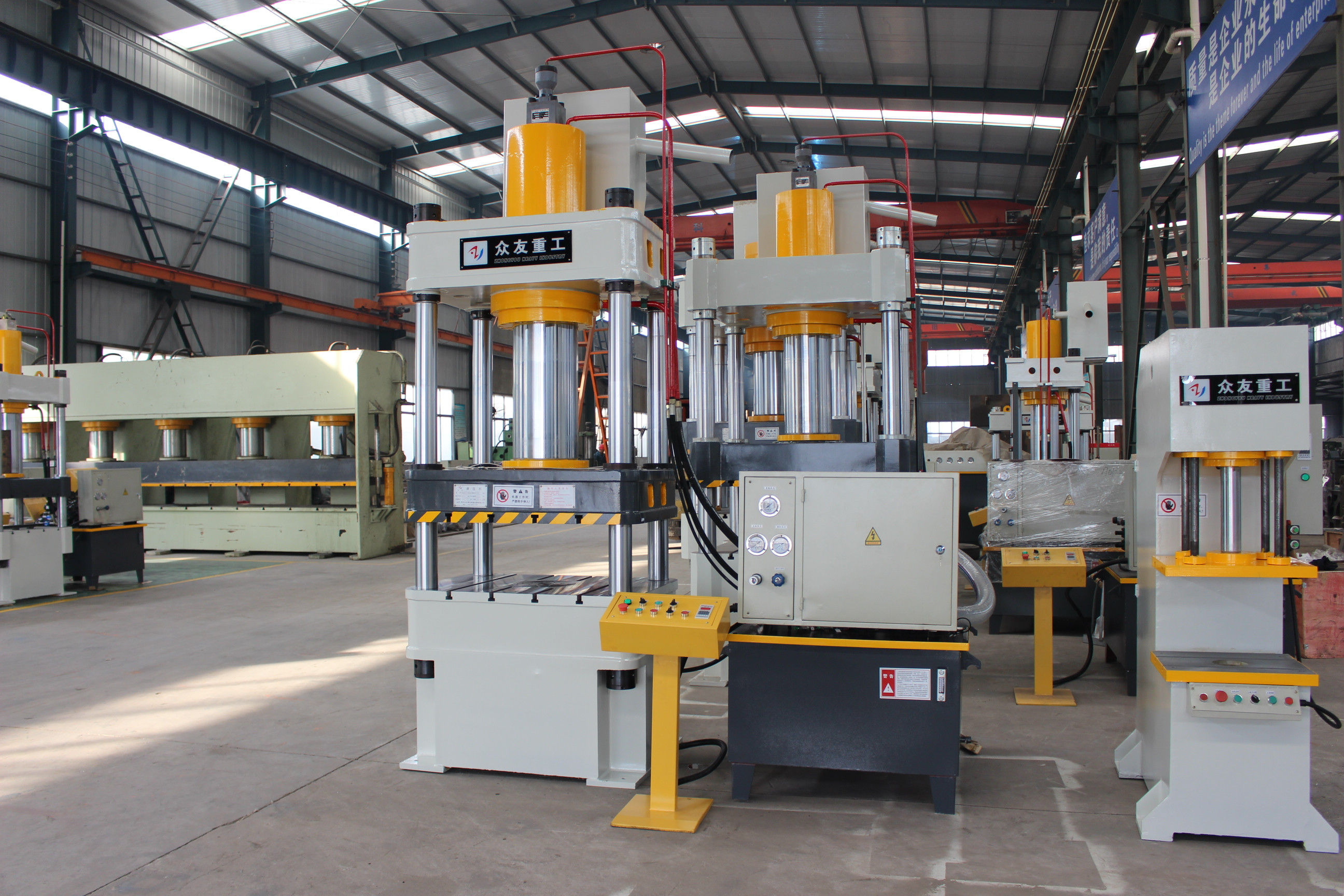

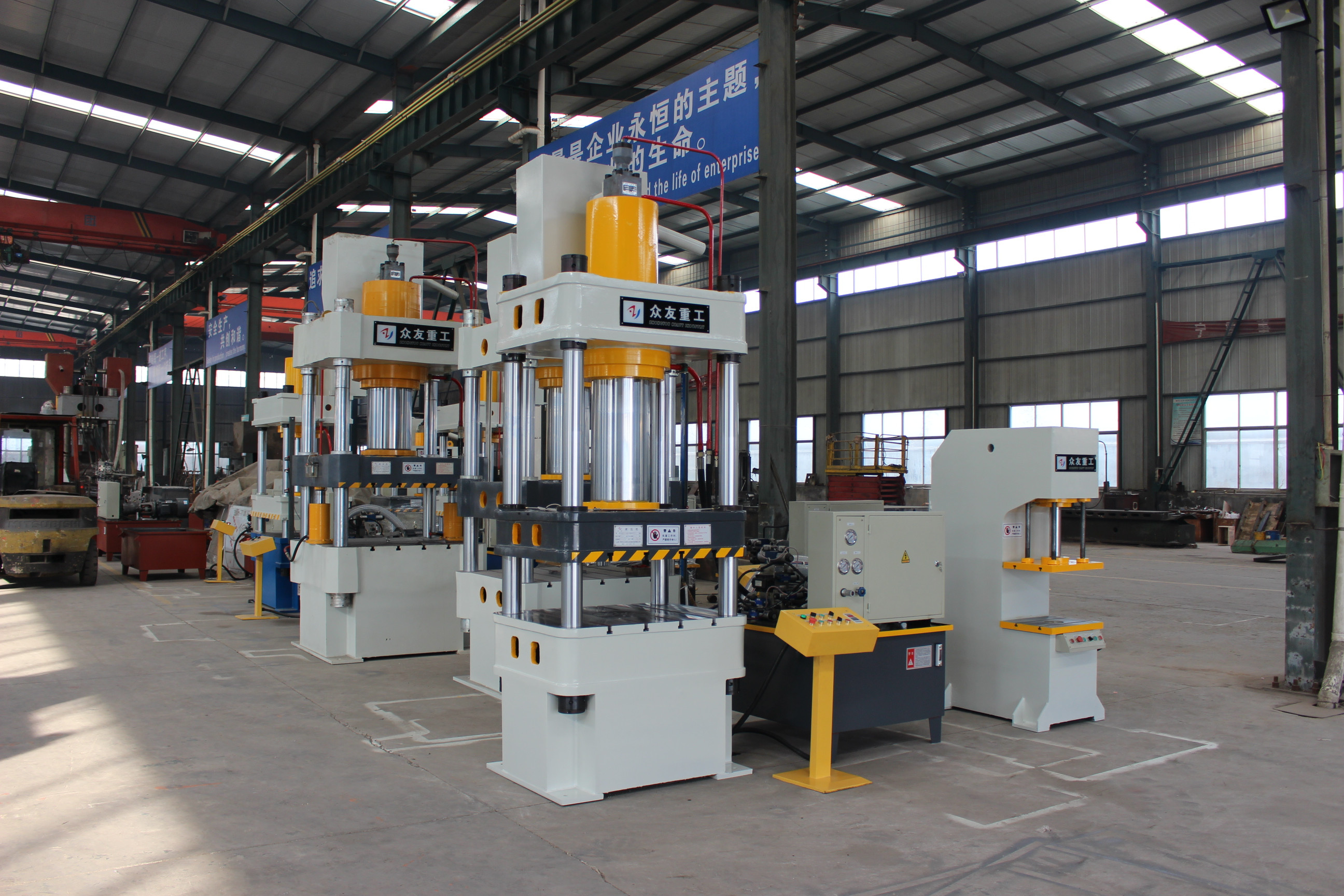

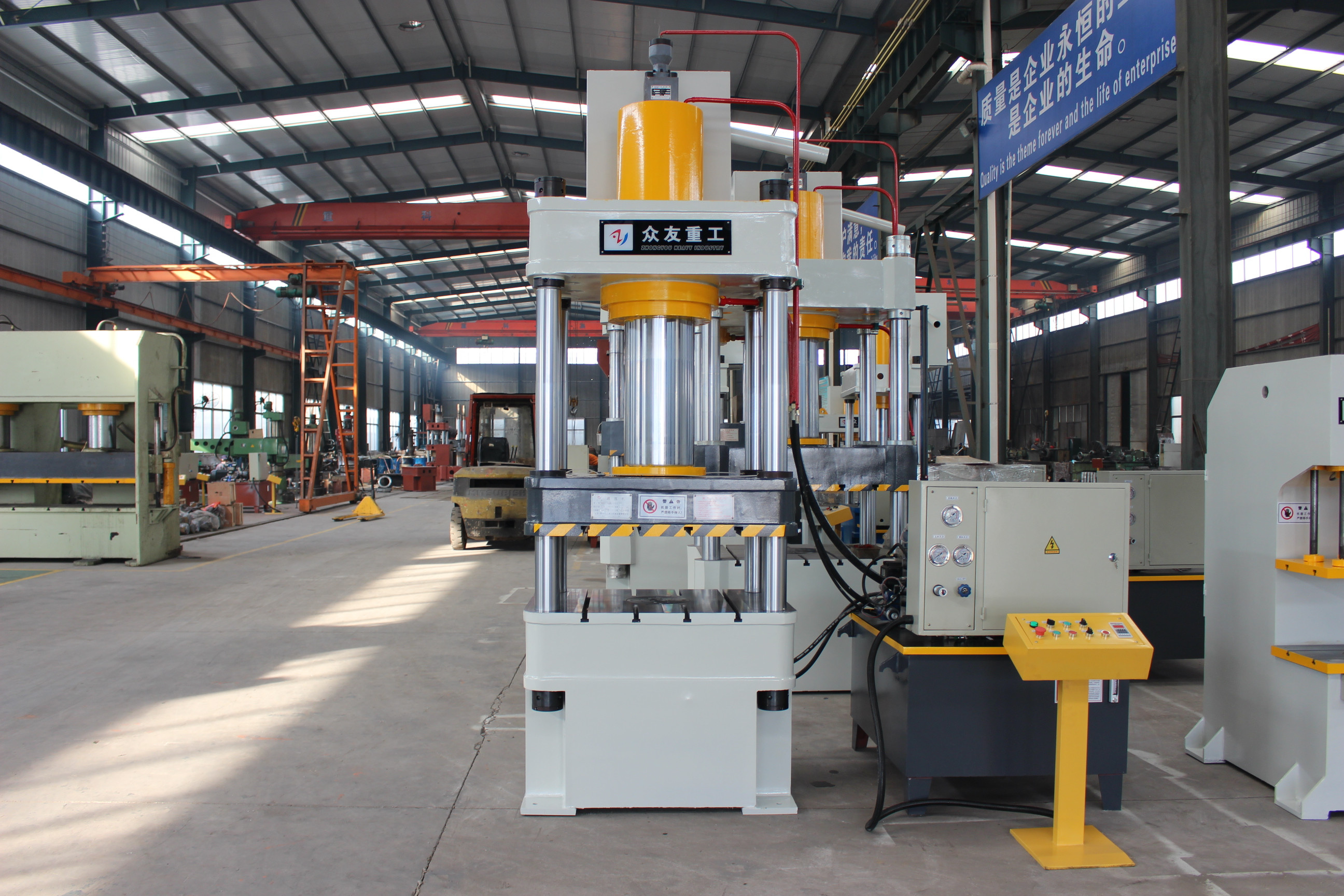

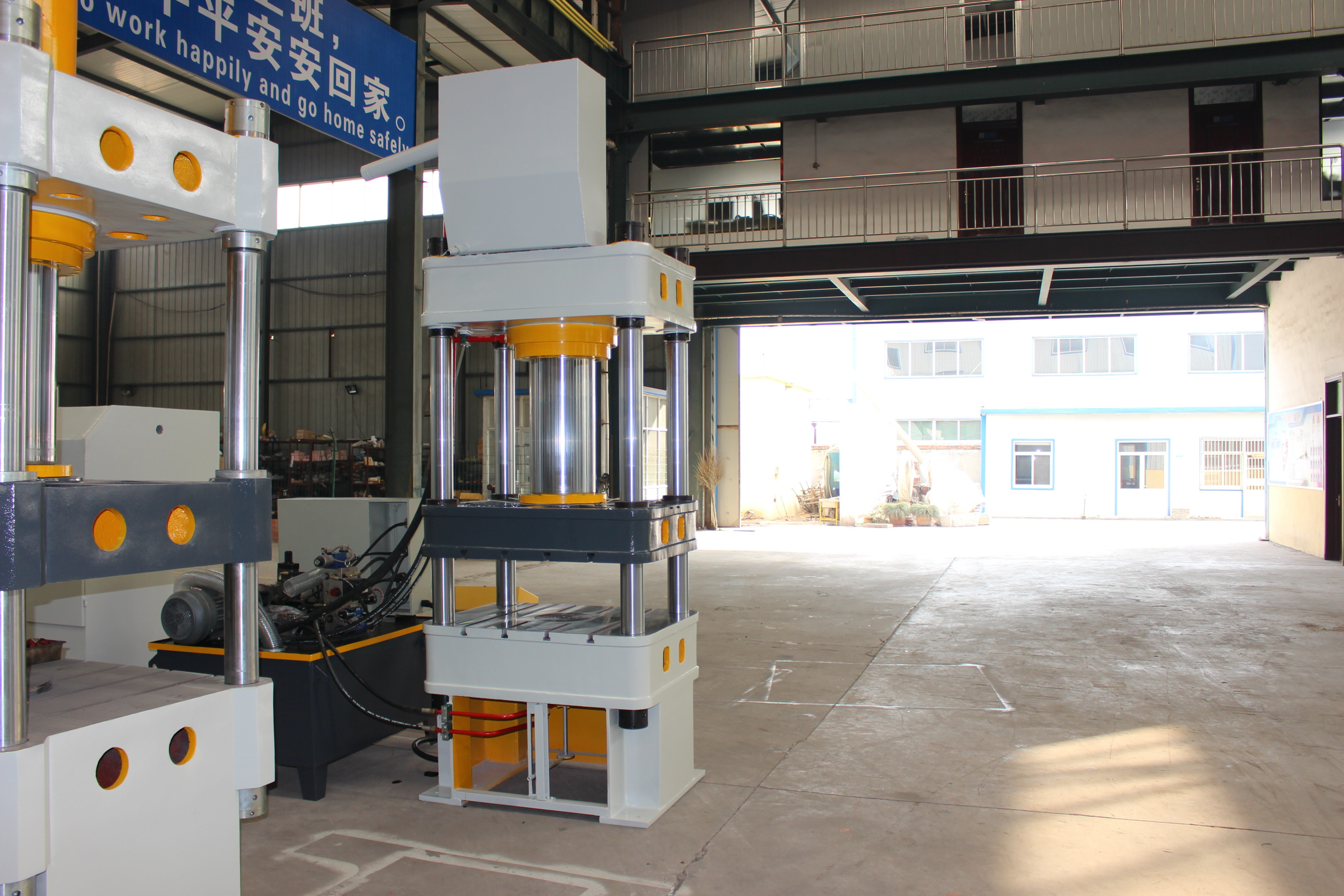

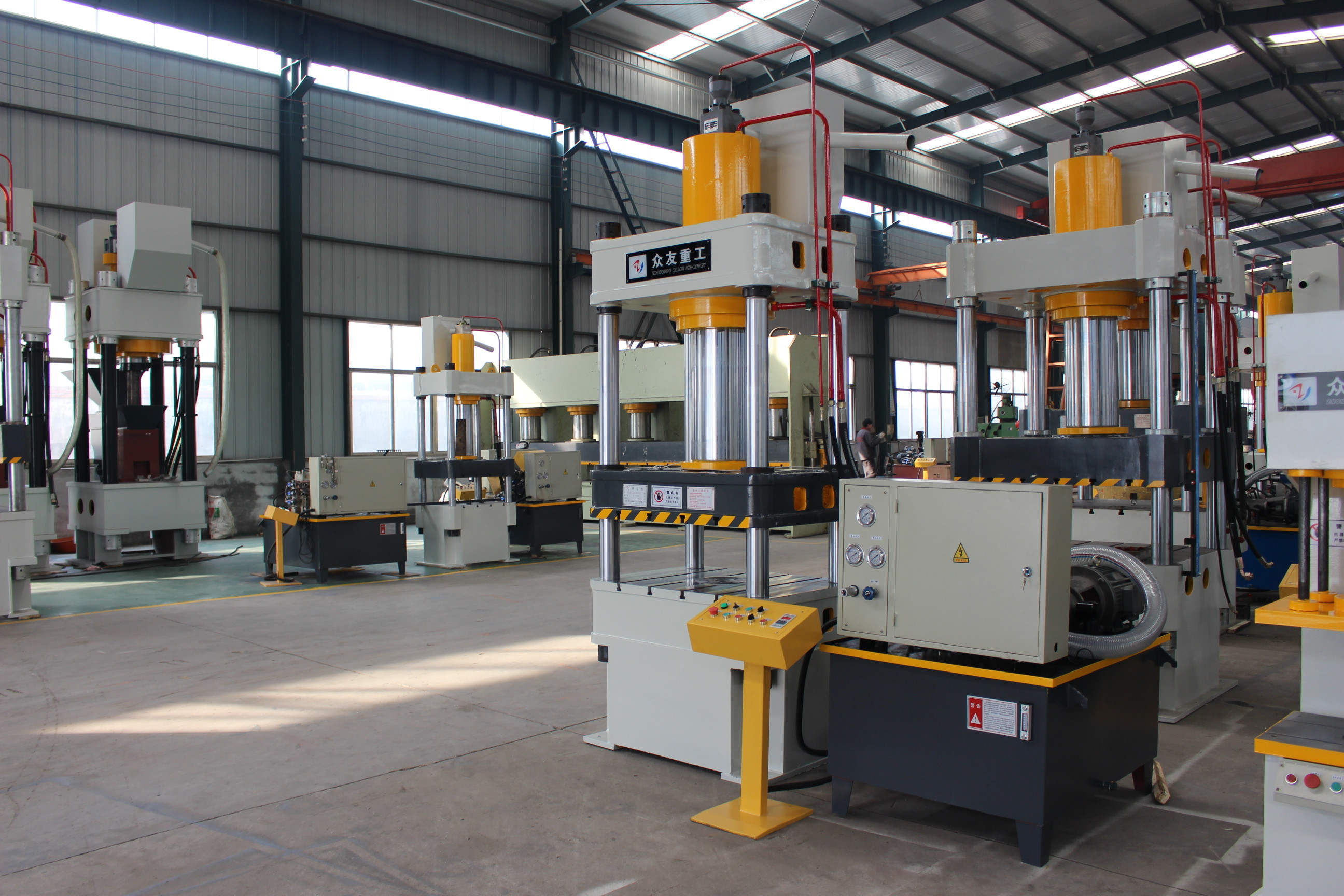

200吨铜火锅成型液压机山东众友重工生产的一款热销产品同时是一款四柱拉伸液压机,机身采用四梁四柱式结构,主要由:上横梁、滑块、工作台、四根立柱、主缸、电气系统及液压系统等组成。四大梁均采用优质Q235钢板焊接,采用高温退火处理消除焊接应力,确保刚性。200吨铜火锅成型液压机立柱材料为优质45#钢,四根立柱均表面中频淬火后镀铬处理,能够达到很好的硬度。立柱导套可以提高应力,减少摩擦力。本机分为主机、液压传动装置和电气控制装置三部分组成,具有独立的液压传动装置和电气控制箱,可以在操纵台集中控制,实现调整、手动和半自动循环三种操作规范,本机的工作压力、工作速度、行程范围等可根据工艺需要进行调节,并能完成顶出和拉伸工艺,也称为四梁四柱拉伸液压机


产品工作方式

1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)

(2) 定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式

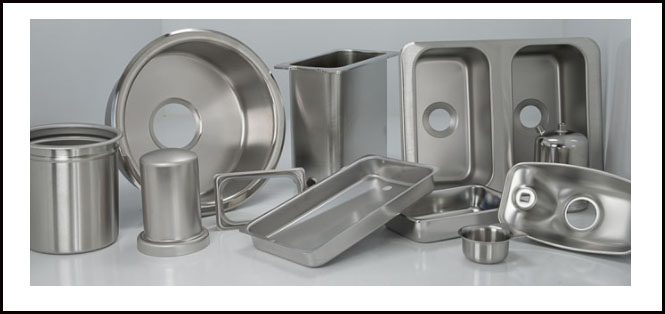

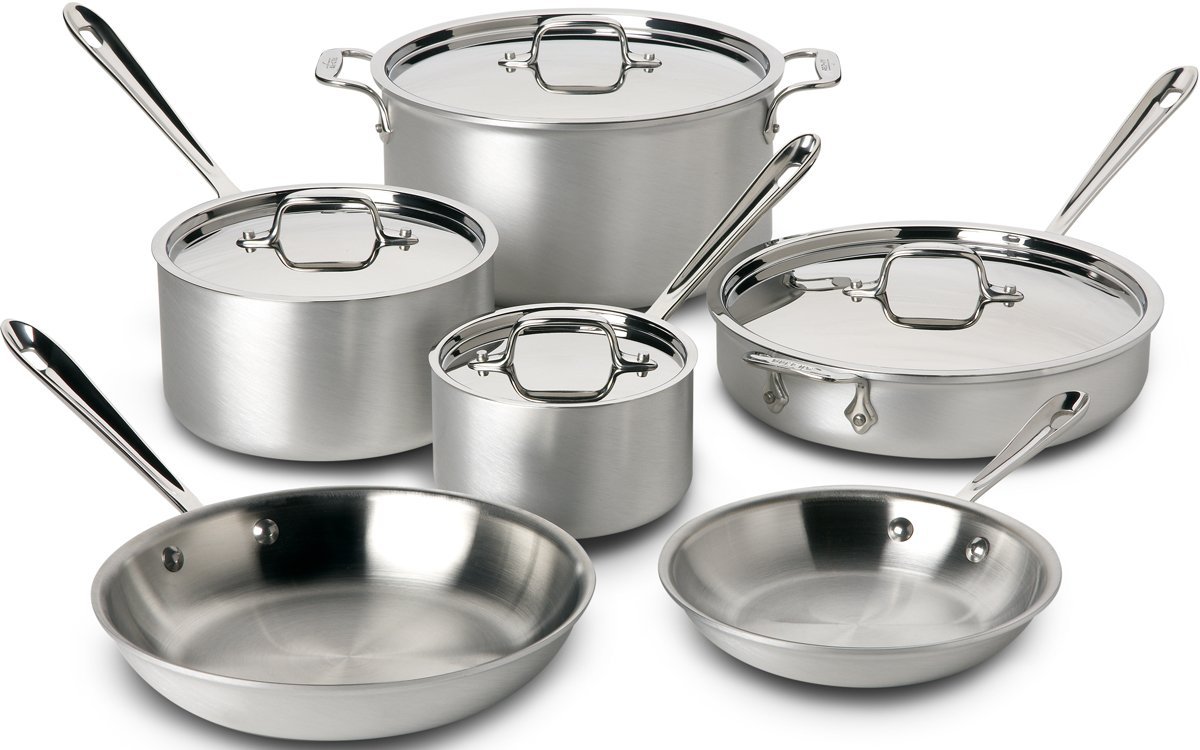

200吨铜火锅成型液压机适用于金属材料的压制工艺,如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等,还可实现塑料制品、粉末制品的压制成型工艺;所有拉伸及弯曲、成型等工艺;金属或非金属零件的压印、成形、浅拉伸、整形、覆模及切边等;可压制的典型产品有不锈钢洗手槽、浴池、锅炉封头、、像框、餐具、标牌、锁具、五金零件等;还适用于船舶、航空、航天等领域

YQ32系列三梁四柱液压机
项目 100T-A 100T-B 160T 200T-A 200T-A 315T-A 315T-B
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 500 600 600 700 600 800 600
开口高度mm 800 900 900 1200 900 1250 1000
工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
空程下降速度mm/s 100 100 100 100 100 120 120
压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
回程速度mm/s 90 90 90 90 90 90 90
电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
顶出力t 200 200 400 400 400 630 630
顶出行程mm 200 200 200 220 220 300 300

YQ32系列三梁四柱液压机
项目 400T 500T 630t 800T 1000T 1250t 1600t
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 800 900 900 1000 900 900 1000
最大开口高度mm 1250 1500 1500 1800 1600 1600 1800
工作台有效面积 1260*1160 1400*1400 1600*1600 1500*1500 1500*1500 1800*1600 1600*1600
空程下降速度mm/s 120 150 150 160 160 160 180
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
回程速度mm/s 90 120 120 120 140 140 140
电机功率KW 45 45 45 37*2 37*2 37*2 37*2
顶出力t 630 1000 1000 1000 1000 1000 1600
顶出行程mm 300 300 350 350 350 350 350


1、高效益、低能耗、工作灵敏可靠;

2、200吨铜火锅成型液压机活动横梁二段速度控制空载高速、慢速靠模拉深; 活动横梁上下限位保护,行程可调整;

3、可配备安全保护光栅装置,实时保护工人人身安全;

4、拉深力、压边力可在一定范围内调节,滑块有效行程可调。

5、200吨铜火锅成型液压机电气系统可根据客户要求可选PLC或数字电路控制,并配套显示屏装置;

6、主要液压密封件选用知名品牌,对于设备密封性能提供可靠保证

7、200吨铜火锅成型液压机主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性。

8、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温。
