400吨四柱金属拉伸机 400T金属成型油压机

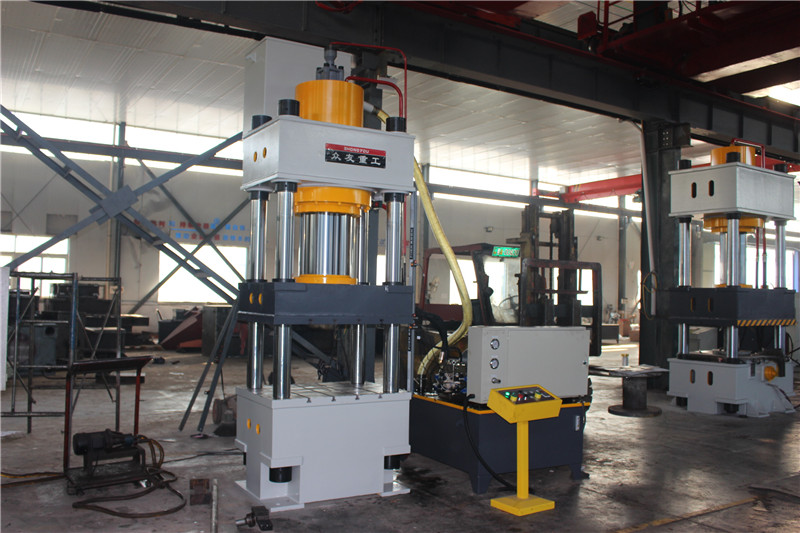

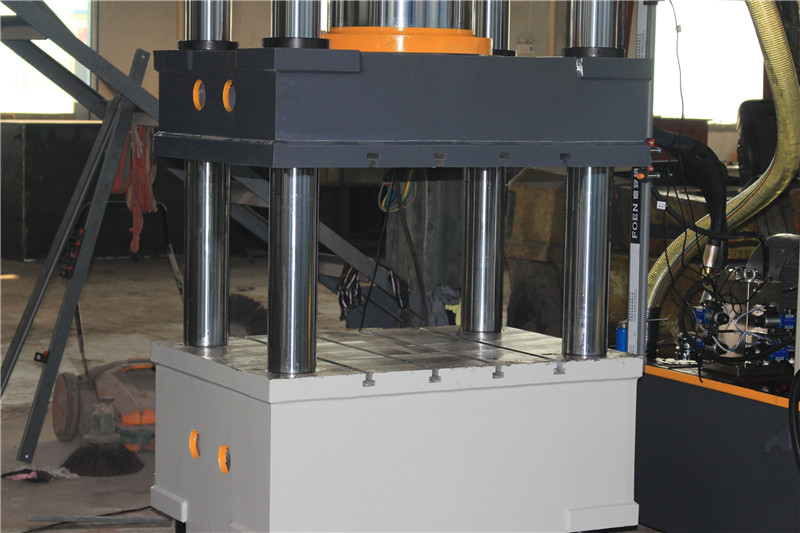

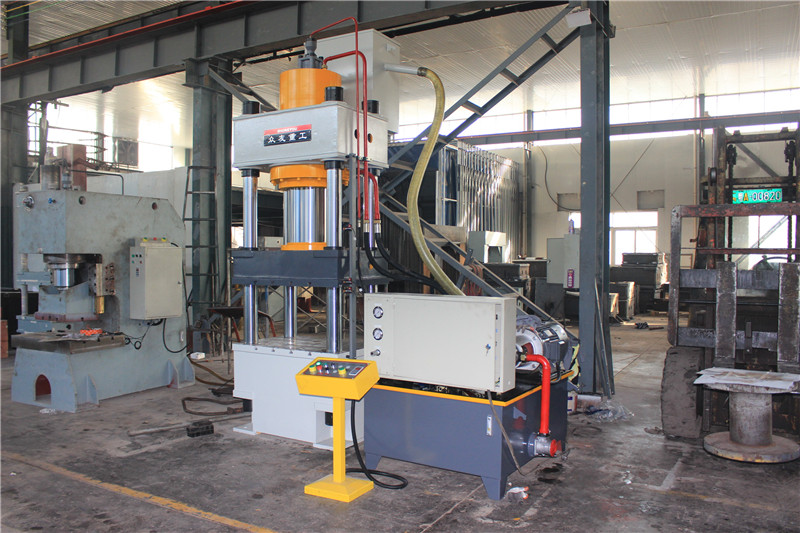

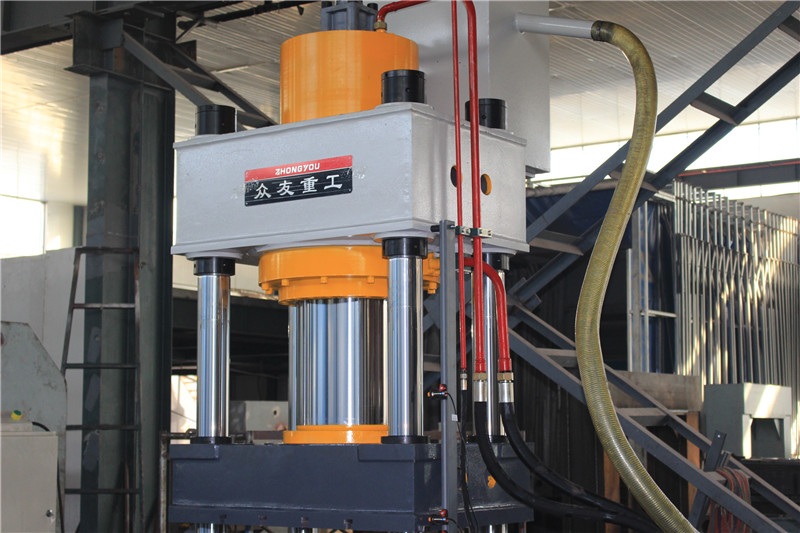

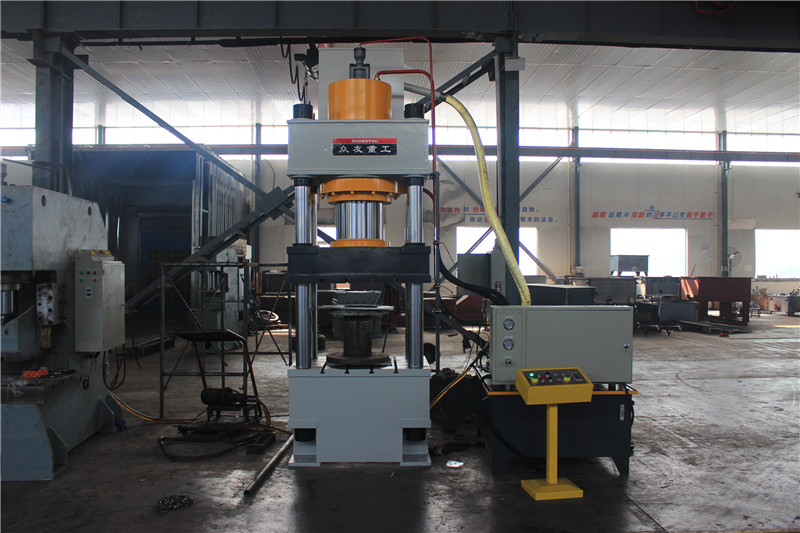

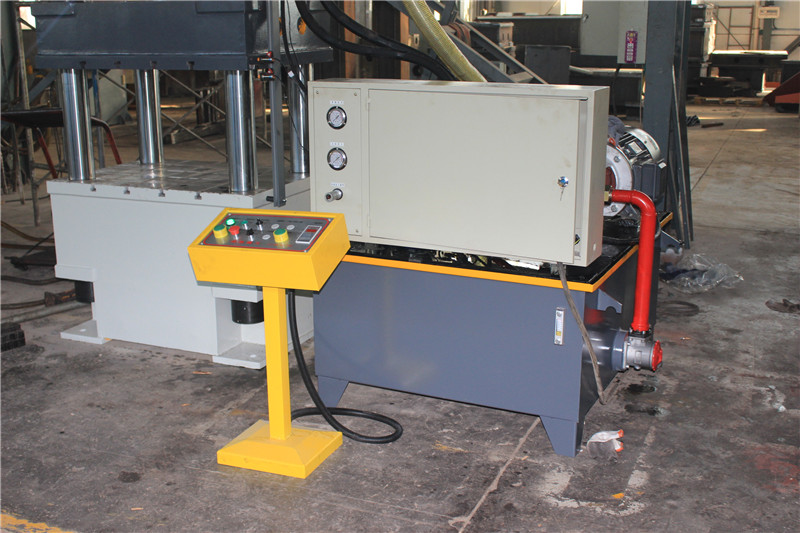

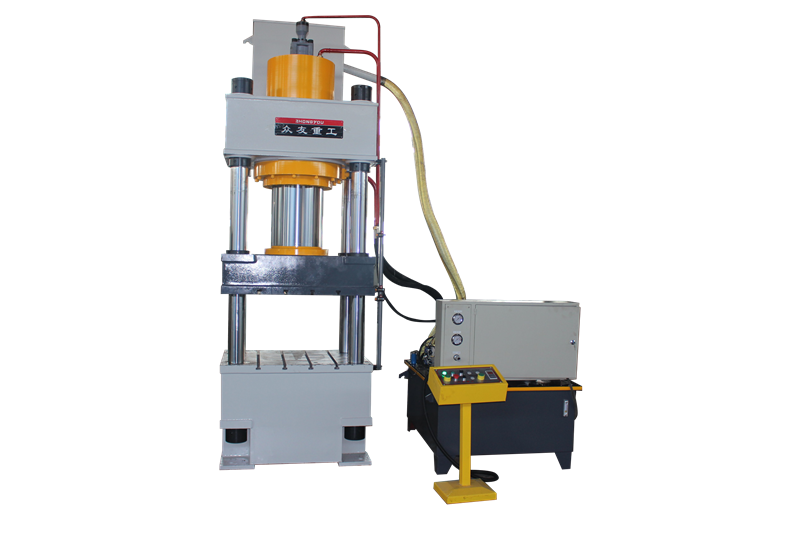

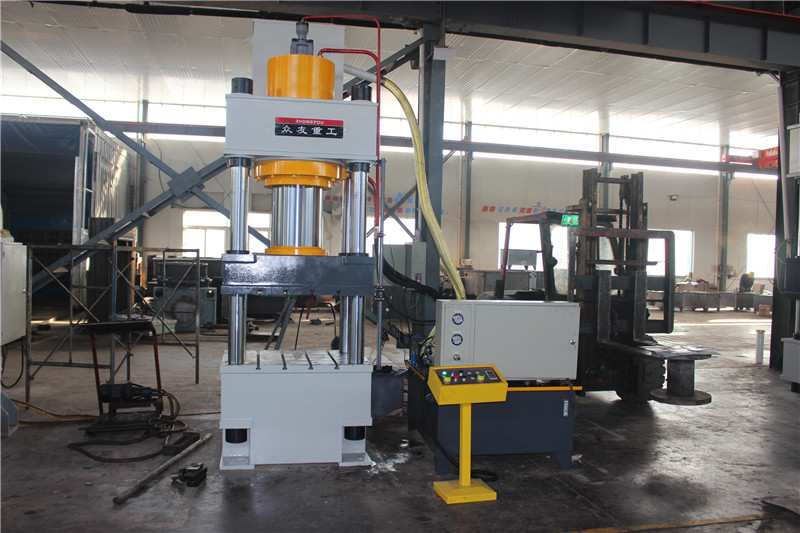

400吨四柱金属拉伸机是山东滕州众友重工机械设备有限公司自主研发生产设计的,设备由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。400吨四柱金属拉伸机主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。四柱式结构为压力机很常见的结构形式之一,它的显著特点是工作空间宽敞,便于四身观察和接近模具,整机结构简单,工艺性好。它的机身是由上横梁、活动横梁、下横梁和四身立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞连接成一整体,以立柱为导向做上下运动,并传递工作缸的内产生之力量,对制件进行压力加工,所压制产品成型度好,可以很好的达到用户满意



产品工作方式

1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)

(2) 定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式

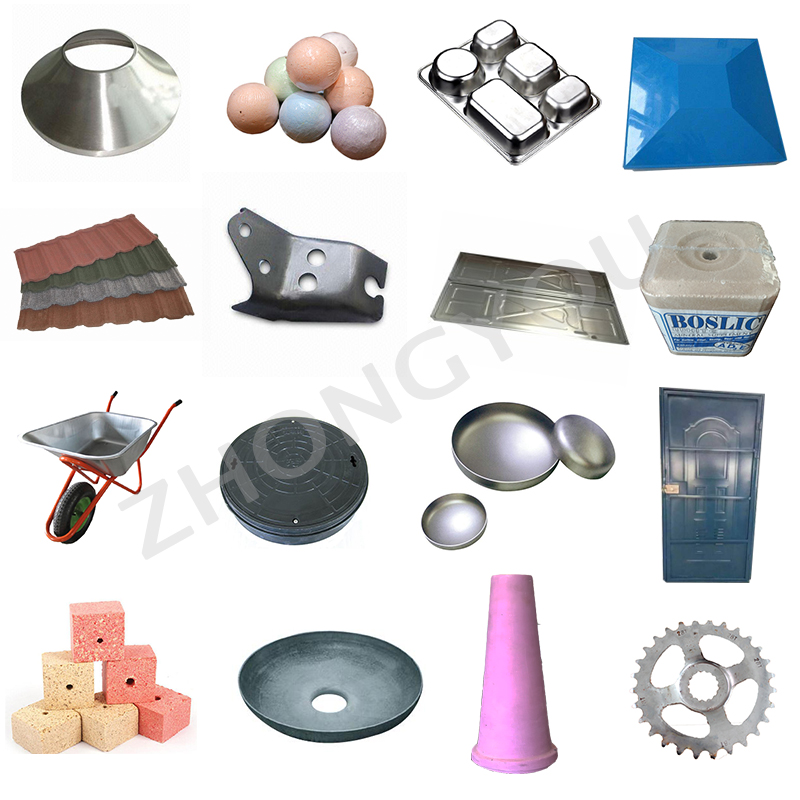

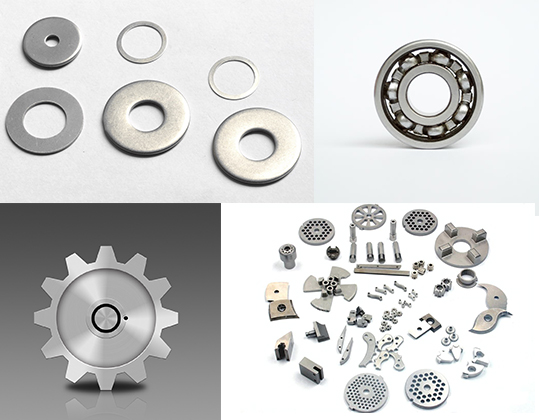

三梁四柱液压机适用于各种可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型
1、汽车零部件;车身覆盖件、制动片、油箱、底盘、桥壳、保险杠。
2、家用电器:洗衣机、电饭锅、电视机、冰箱、空调等零件。
3、厨房用具:洗涤槽、壶具、其它各种容器。

YQ32系列三梁四柱液压机
项目 100T-A 100T-B 160T 200T-A 200T-A 315T-A 315T-B
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 500 600 600 700 600 800 600
开口高度mm 800 900 900 1200 900 1250 1000
工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
空程下降速度mm/s 100 100 100 100 100 120 120
压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
回程速度mm/s 90 90 90 90 90 90 90
电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
顶出力t 200 200 400 400 400 630 630
顶出行程mm 200 200 200 220 220 300 300

YQ32系列三梁四柱液压机
项目 400T 500T 630t 800T 1000T 1250t 1600t
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 800 900 900 1000 900 900 1000
最大开口高度mm 1250 1500 1500 1800 1600 1600 1800
工作台有效面积 1260*1160 1400*1400 1600*1600 1500*1500 1500*1500 1800*1600 1600*1600
空程下降速度mm/s 120 150 150 160 160 160 180
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
回程速度mm/s 90 120 120 120 140 140 140
电机功率KW 45 45 45 37*2 37*2 37*2 37*2
顶出力t 630 1000 1000 1000 1000 1000 1600
顶出行程mm 300 300 350 350 350 350 350


1、400吨四柱金属拉伸机具有快速成型、节能、环保等主要特点

2、采用四柱导向结构,导向精度高,抗侧向力强,适用于压制精度要求高、不对称产品

3、计算机优化结构设计,三梁四柱式结构,简单、经济、实用

4、400吨四柱金属拉伸机采用锻钢精加工、加厚处理,具有刚性好,抗变形力强特点

5、活动工作台由上向下运动,提高了产品加工精度及操作安全

6、400吨四柱金属拉伸机具有快速工进,慢速靠模功能,提高生产效率与模具使用寿命


滕州众友重工机械设备有限公司,主营销售:液压机械、数控机床、锻压机床、金属成形机床、矿山机械设备、金属切削机床、机电设备、五金交电及相关机械零部件;经营本企业相关的进出口业务。我公司经过长期的发展已经成为了我国油压机行业专业生产企业之一,公司目前拥有大型落地镗铣床、重型车床、铣床刨床等大型先进设备,主要生产单臂液压机、双柱液压机、框式液压机、龙门液压机、三梁四柱液压机以及先进的多功能液压机等液压机械设备,其次还生产各类油压机、压力机的汽保设备,多功能全自动钢圈换顶机,制动毂镗床,剪板机,锻压机床,冲床,折弯机等。
公司注重科技进步,采用先进的网络化平台,以及CAD、CAPP计算机技术进行辅助设计,建有与自身发展相适应的技术中心,拥有一支结构合理、专业齐全、经验丰富的数十人科研团队,具有优秀的研发能力
