200吨金属拉伸成型液压机 200T金属冷压油压机

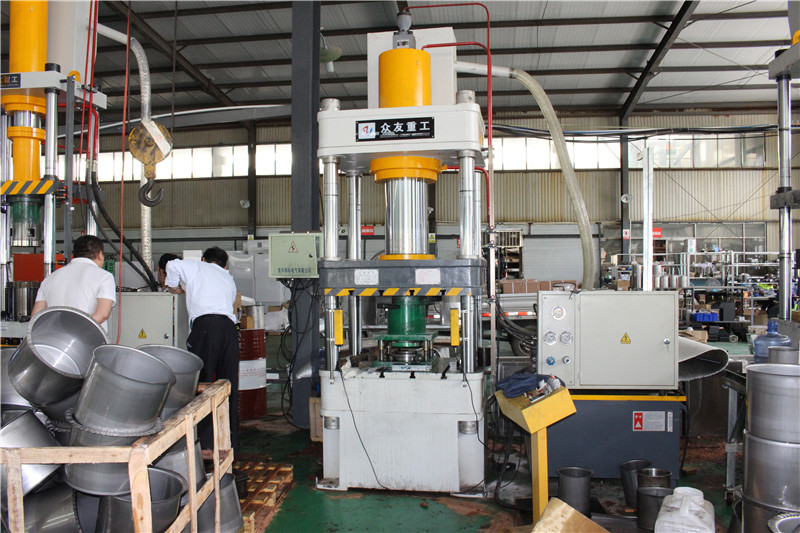

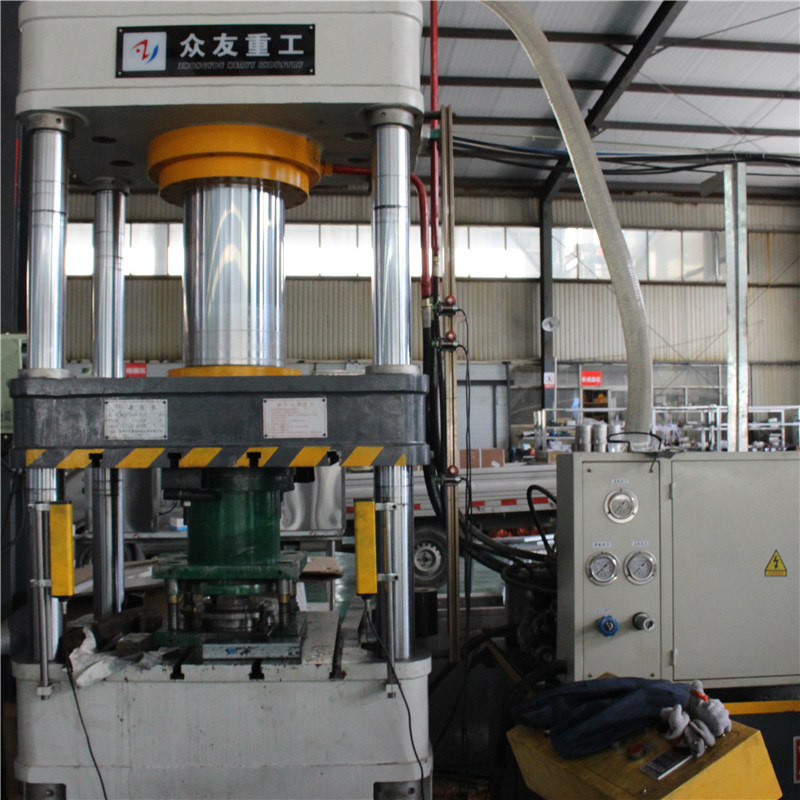

200吨金属拉伸成型液压机是山东滕州众友重工机械设备有限公司自主研发生产设计的,设备由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。200吨金属拉伸成型液压机主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。三梁四柱液压机广泛适用于紧固件厂、汽车维修、五金行业、车件公司、矿业、电子元件、表带、首饰、灯饰、照明、手机外壳、泵业、电器设备等行业





产品工作方式

1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)

(2) 定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式



    优质油缸缸体为优质钢,采用优质密封圈,确保密封可靠


   品牌插装阀采用国内知名,品牌集成插装阀组,质量稳定可靠


     自封过滤器自封式过滤器,便于清洁,液压系统稳定性高


                   压力指示表分明,指示清晰

YQ32系列三梁四柱液压机
项目 100T-A 100T-B 160T 200T-A 200T-A 315T-A 315T-B
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 500 600 600 700 600 800 600
开口高度mm 800 900 900 1200 900 1250 1000
工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
空程下降速度mm/s 100 100 100 100 100 120 120
压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
回程速度mm/s 90 90 90 90 90 90 90
电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
顶出力t 200 200 400 400 400 630 630
顶出行程mm 200 200 200 220 220 300 300

YQ32系列三梁四柱液压机
项目 400T 500T 630t 800T 1000T 1250t 1600t
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 800 900 900 1000 900 900 1000
最大开口高度mm 1250 1500 1500 1800 1600 1600 1800
工作台有效面积 1260*1160 1400*1400 1600*1600 1500*1500 1500*1500 1800*1600 1600*1600
空程下降速度mm/s 120 150 150 160 160 160 180
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
回程速度mm/s 90 120 120 120 140 140 140
电机功率KW 45 45 45 37*2 37*2 37*2 37*2
顶出力t 630 1000 1000 1000 1000 1000 1600
顶出行程mm 300 300 350 350 350 350 350

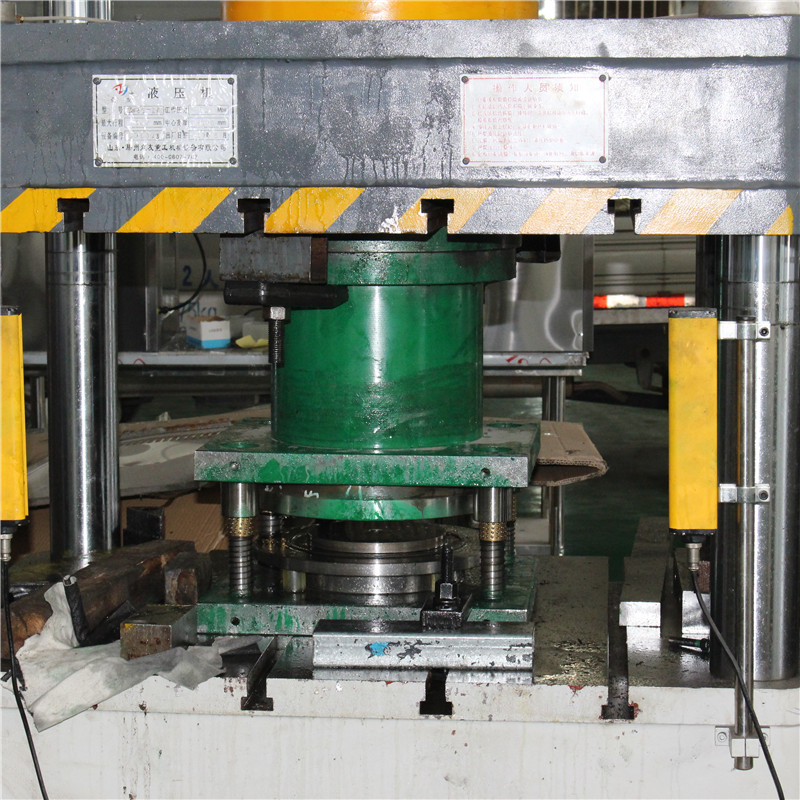

1、200吨金属拉伸成型液压机机身为四柱式结构,受力件经优化设计,外形美观,经济适用。

2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温。

3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命。

4、200吨金属拉伸成型液压机主缸与活塞杆均采用优质锻件,提高了可靠性。

5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性。

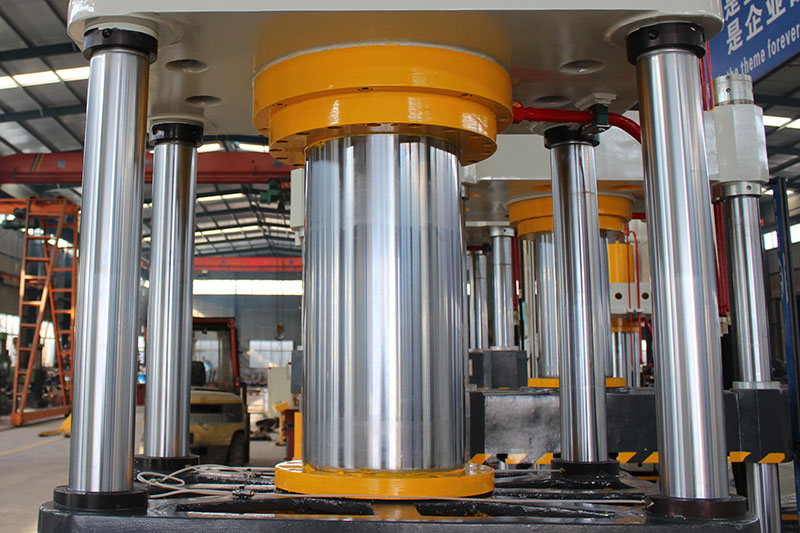

6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤。

7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏。

8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,提高了泵的寿命。

9、200吨金属拉伸成型液压机压力表采用耐震压力表,并安有压力表节门,便于维修。

10、200吨金属拉伸成型液压机主缸密封采用进口货国内优选件。

11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式

12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调

拉伸液压机可用于矫正、压装、打包、压块和压板等。还可用于轴类零件的压制工艺,型材的校准、扣压、压装工艺以及板材零件的弯曲、定型、压印、套型、拉伸、可塑性材料的压制工艺,如冲压、弯曲、翻边薄拉伸等作业,也可以从事校正、压装、塑料制品及粉末制品的压制成型作业。因其应用范围广泛也被称为万能拉伸液压机


滕州众友重工机械设备有限公司,主营销售:液压机械、数控机床、锻压机床、金属成形机床、矿山机械设备、金属切削机床、机电设备、五金交电及相关机械零部件;经营本企业相关的进出口业务。我公司经过长期的发展已经成为了我国油压机行业专业生产企业之一,公司目前拥有大型落地镗铣床、重型车床、铣床刨床等大型先进设备,主要生产单臂液压机、双柱液压机、框式液压机、龙门液压机、三梁四柱液压机以及先进的多功能液压机等液压机械设备,其次还生产各类油压机、压力机的汽保设备,多功能全自动钢圈换顶机,制动毂镗床,剪板机,锻压机床,冲床,折弯机等。
公司注重科技进步,采用先进的网络化平台,以及CAD、CAPP计算机技术进行辅助设计,建有与自身发展相适应的技术中心,拥有一支结构合理、专业齐全、经验丰富的数十人科研团队,具有优秀的研发能力


1.关于质量,你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的液压机生产经验。整机检测合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求,量身定制液压机设计方案。
3.是否提供技术支持?
众友重工液压机,72小时内免费提供设计方案。
4.你们的产品有资质认证吗?
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证,拥有多项产品创新 专利及荣誉证书
5.滕州众友重工的优势
我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠
6.滕州众友液压机厂家地址
山东省滕州市经济开发区兴业北路219号


联系我们:13562463338
