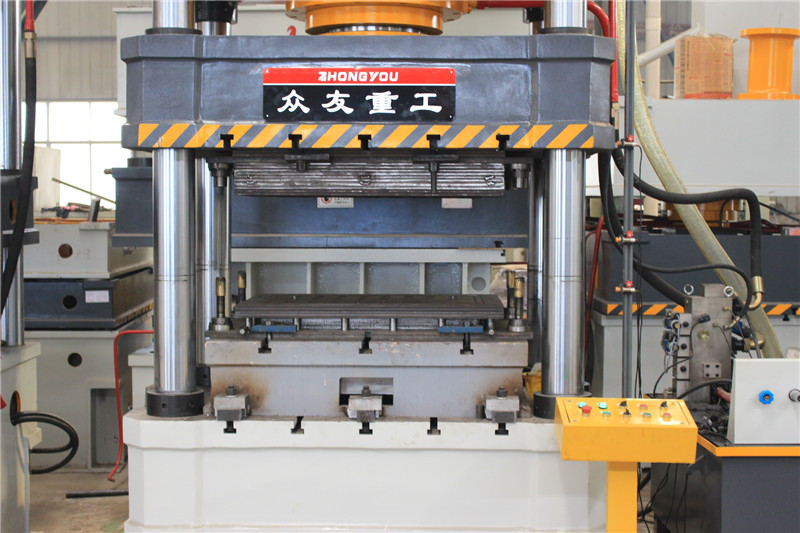

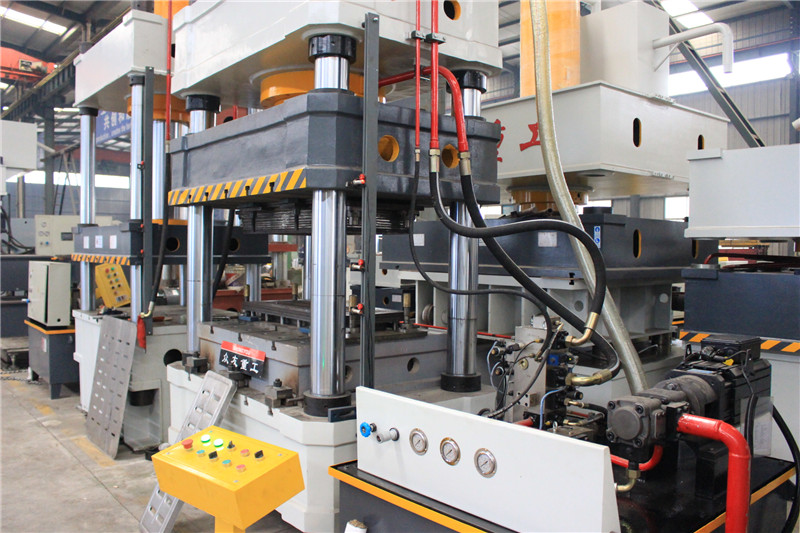

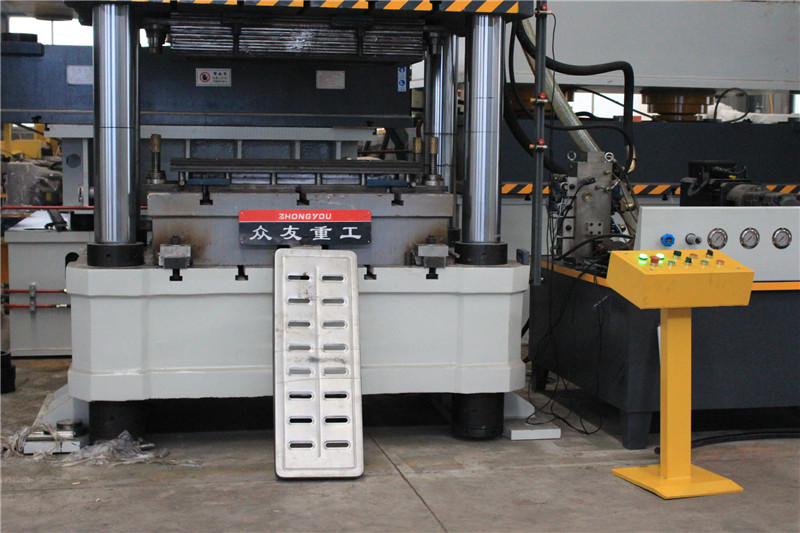

400吨伺服压地漏盖板液压机 400T压漏水篦子油压机


产品信息

400吨伺服压地漏盖板液压机机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。同时上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过物理震动处理消除内应力

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YX型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘


产品结构

液压机机身

400吨伺服压地漏盖板液压机以镀锌板为基板,工作台、滑块为整体45#铸钢,镀锌板为基板,采用优质环保聚酯烤漆为面漆。

液压机主缸

机器的油缸为45#钢,采用锻造经处理后加工,延长机器的使用寿命

液压系统

400吨伺服压地漏盖板液压机采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音

电器系统

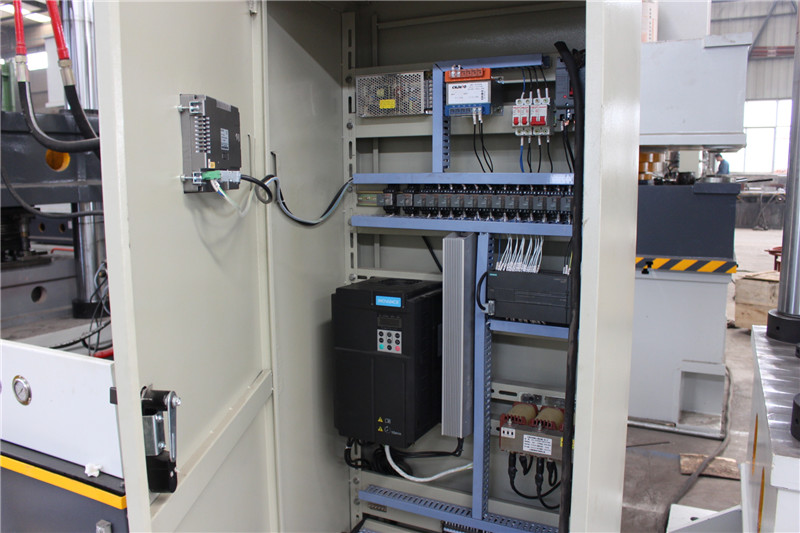

机器设有独立的电气控制箱,集中控制整个机器的运转。设备配有光电保护装置和急停按钮,确保作业时人员和设备的安全

操作系统

400吨伺服压地漏盖板液压机采用PLC编程系统实现自动和半自动两种操作方式自由切换,方便设备维护;可任意调节设备运转速度和主缸压力;满足生产时定程、定压的工艺要求

YD27系列三梁四柱液压机
项目 100T 200T 315T 400T 500T 630T 800T
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 500 700 800 900 1200 1200 1200
开口高度mm 800 1100 1250 1500 1800 1800 1000
工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
空程下降速度mm/s 100 100 100 100 100 120 120
压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
回程速度mm/s 300 300 300 300 300 300 300
电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
顶出力t 200 200 400 400 400 630 630
顶出行程mm 200 300 200 220 220 300 300

YD27系列三梁四柱液压机
项目 1000T 1250T 1600t 2000T 2500T 3000t 4000t
液体压力Mpa 25 25 25 25 25 25 25
滑块有效行程mm 1200 1400 1400 1400 1400 1600 1600
最大开口高度mm 1800 2000 2000 2000 2000 2200 2200
工作台有效面积 1260*1160 1600*1000 1500*1500 1500*1500 1800*1600 1600*1600 1800*1800
空程下降速度mm/s 120 150 150 160 160 160 180
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
回程速度mm/s 300 300 300 300 300 300 300
电机功率KW 45 45 45 37*2 37*2 37*2 37*2
顶出力t 100 100 100 125 125 200 200
顶出行程mm 350 350 350 350 350 450 450



产品特点

1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用

2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温

3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命

4、主缸与活塞杆均采用优质锻件,提高了可靠性

5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性

6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤

7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏

8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,提高乐泵的寿命

9、压力表采用耐震压力表,并安有压力表节门,便于维修

10、主缸密封采用进口货国内优选件

11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式

12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调

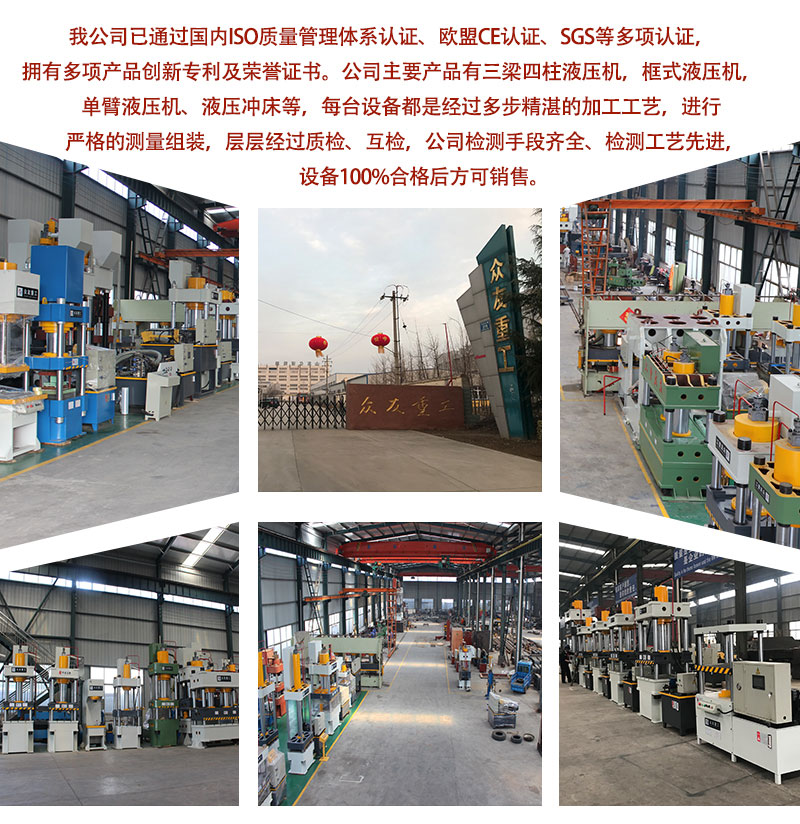

滕州众友重工机械设备有限公司是我国液压机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备,工艺装备先进,专业生产常规液压机、四柱液压机、小型液压机、单臂液压机、多功能液压机、框式液压机、龙门液压机、卧式液压机、三梁四柱液压机各类液压机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台,深受用户欢迎


1.关于质量,你们如何控制质量呢?
 滕州众友重工机械设备有限公司有16年的液压机生产经验。整机检测100%合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求,量身定制液压机设计方案。
3.是否提供技术支持?
众友重工液压机,72小时内免费提供设计方案。
4.你们的产品有资质认证吗?
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证,拥有多项产品创新 专利及荣誉证书。
5.滕州众友重工的优势
我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠
6.滕州众友重工液压机地址
山东省滕州市经济开发区兴业北路219号


联系我们:13562463338

※ 本网站的图片、价格仅供参考,具体以实物为准。欢迎来电来函咨询
