机器展示
200吨双缸三梁四柱大台面彩石金属瓦液压机
200吨双缸三梁四柱大台面彩石金属瓦液压机是山东滕州众友重工机械设备有限公司自主研发生产设计的,设备由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。广泛适用于紧固件厂、汽车维修、五金行业、车件公司、矿业、电子元件、表带?、首饰、灯饰、照明、手机外壳、泵业、电器设备等行业,
液压机机身
200吨双缸三梁四柱大台面彩石金属瓦液压机以镀锌板为基板,工作台、滑块为整体45#铸钢,镀锌板为基板,采用优质环保聚酯烤漆为面漆。

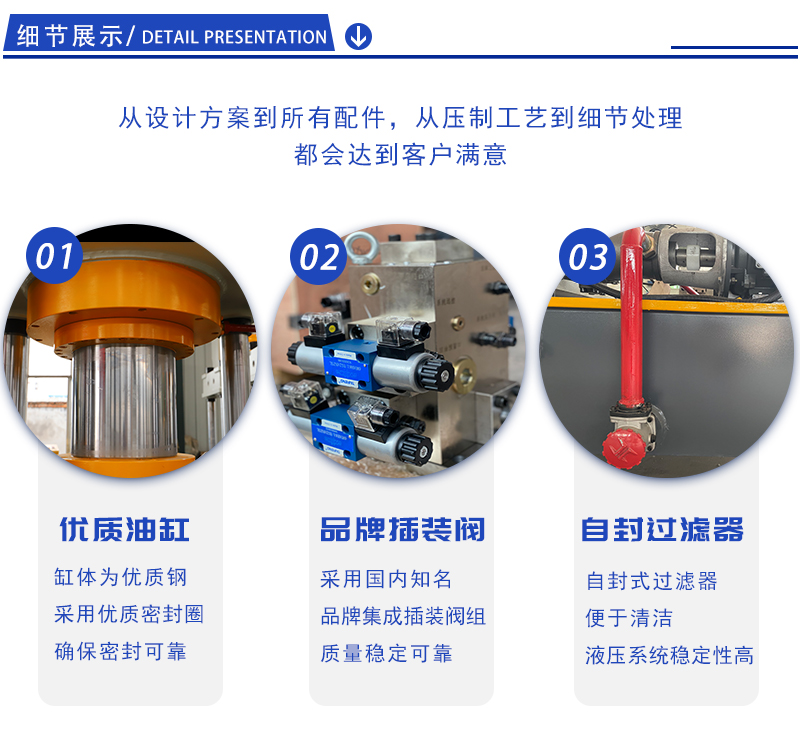

液压机主缸
200吨双缸三梁四柱大台面彩石金属瓦液压机的油缸为45#钢,采用锻造经处理后加工,延长机器的使用寿命。
液压机液压系统
200吨双缸三梁四柱大台面彩石金属瓦液压机采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音。
液压机电器系统
200吨双缸三梁四柱大台面彩石金属瓦液压机设有独立的电气控制箱,集中控制整个机器的运转。设备配有光电保护装置和急停按钮,确保作业时人员和设备的安全。
液压机操作系统
200吨双缸三梁四柱大台面彩石金属瓦液压机采用PLC编程系统实现自动和半自动两种操作方式自由切换,方便设备维护;可任意调节设备运转速度和主缸压力;满足生产时定程、定压的工艺要求。
产品的工作方式
1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。
可选择配附件或功能
移动工作台
冲载缓冲装置
光电保护装置
触摸式工业显示屏
液压系统加热、冷却装置
打料装置
滑块安全栓
PLC可编程控制器
YQ32系列三梁四柱液压机 | |||||||||
项目 | 200t-BK | 250t | 250t-K | 315t-A | 315t-B | 315t-C | 315t-D | 500t-A | 500t-B |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 600 | 400 | 600 | 400 | 600 | 600 | 800 | 600 | 800 |
开口高度mm | 1000 | 800 | 1000 | 700 | 1000 | 1000 | 1250 | 1000 | 1500 |
工作台有效面积 | 800*800 | 800*800 | 800*800 | 700*700 | 800*800 | 1000*1000 | 1260*1160 | 1500*1500 | 2500*1400 |
空程下降速度mm/s | 190 | 32 | 160 | 60 | 60 | 80 | 100 | 100 | 120 |
压制速度mm/s | 12-18 | 8-15 | 8-15 | 7 | 6 | 6 | 6-12 | 8-12 | 8-12 |
回程速度mm/s | 100 | 26 | 70 | 60 | 60 | 60 | 60 | 80 | 80 |
电机功率KW | 11 | 15 | 15 | 15 | 15 | 15 | 22 | 37 | 37 |
顶出力t | 50 | 50 | 50 | 50 | 50 | 63 | 63 | 100 | 100 |
顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 350 |

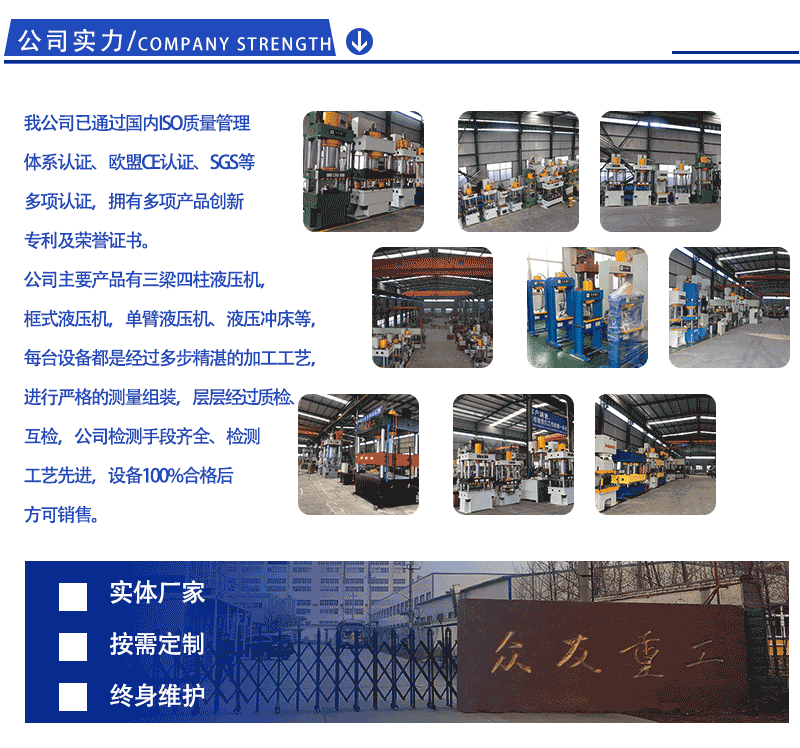

众友重工优势
1.专业服务品牌价值14年专注开发、设计、制造各种款式油压机、液压机设备。专业的研发技术团队,可按客户需求提供量身定制的产品。高质量市场营销团队,确保快速高效地提供优质的服务。
2.严格管理品质保障机器生产管理均遵循产品质量管理体系采用进口的数控机床加工设备,尺寸精度高。零部件采用优质供应商,质量可靠有保障。
3.优质服务口碑传承24小时在线客服咨询,专业主动追踪品质。定制流程详细,及时快捷,服务周到。确保准时交货,及时跟进物流进度。
